主变压器有载开关取油装置

产品概述

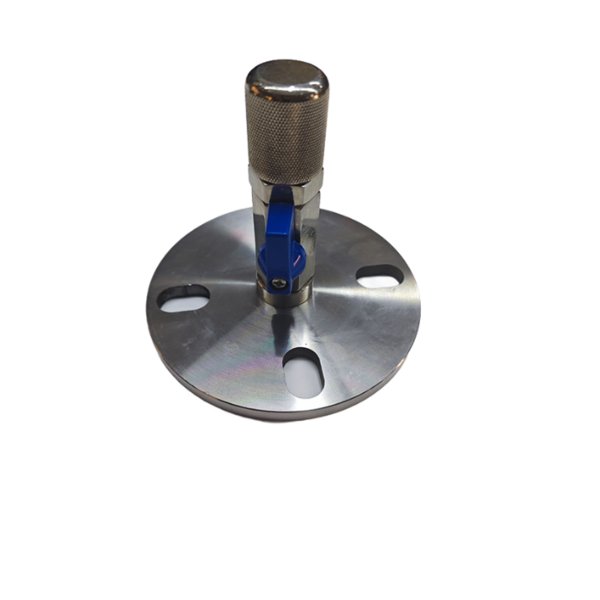

CNR-P21926主变压器有载开关取油装置是广东冠电科技股份有限公司自主研发的专业取油设备。装置采用304不锈钢法兰底座与PN63高压球阀组合，在变压器有载开关油室取样阀处安装，通过球阀控制取油，配合导流接头将油样精准导入取样容器，从根本上解决传统取油方式油液渗漏、空气混入、样品污染三大痛点。已在多个供电局变电站成功应用。

解决痛点

• 油液渗漏：传统取油方式密封不严，油样易渗漏污染环境，双重密封设计从源头杜绝；
• 空气混入：油样接触空气会影响色谱分析结果，导流接头实现密闭取样，确保数据准确；
• 样品污染：开放式取样易引入杂质，球阀控制+导流接头实现全流程封闭操作。

工作方式

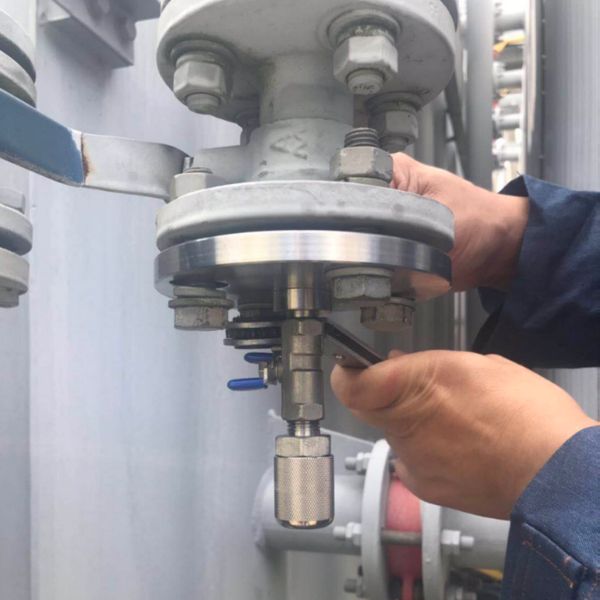

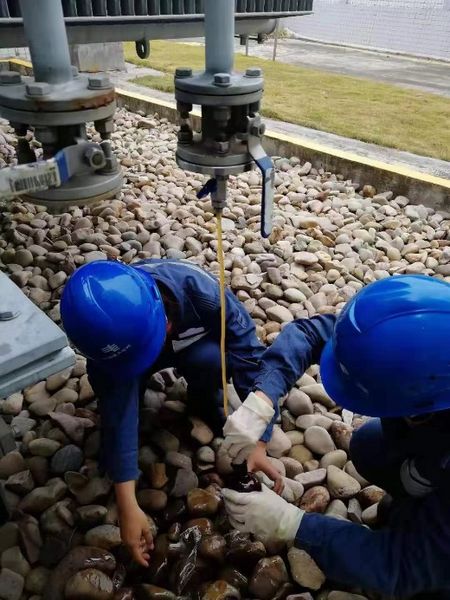

装置通过法兰底座固定在有载开关油室取样阀处，取油时打开PN63高压球阀，绝缘油经导流接头流入取样容器，取样完成后关闭球阀并盖上防尘保护帽。整个过程单人即可操作，取油时间由传统方式的约30分钟缩短至5分钟以内。

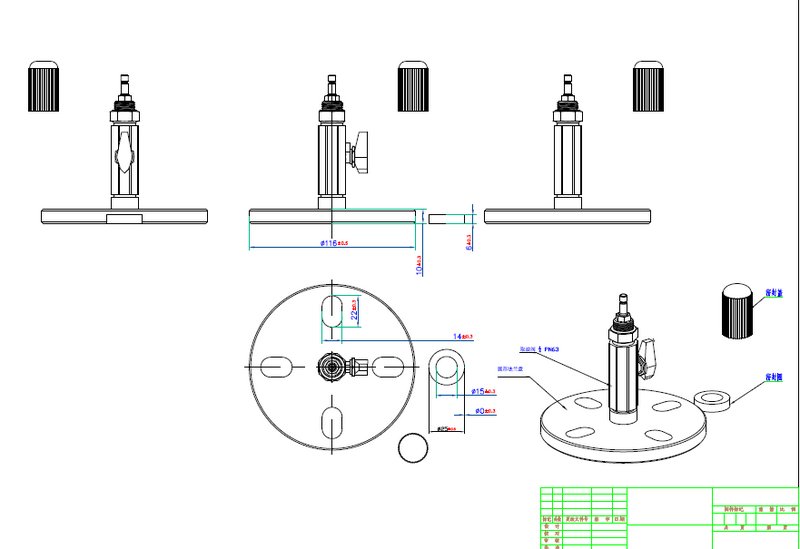

核心组件

• 四椭圆槽法兰底座：SUS304不锈钢材质，四椭圆槽设计适配多种安装孔距；
• PN63高压球阀：压力等级PN63，远超实际工况，安全裕度大；
• 导流接头：精准引流，油样不接触空气，可对接标准取样容器；
• 防尘保护帽：非取油期间保护阀口，防止异物侵入和误操作；
• 密封圈：耐油耐高温材质，双重密封确保零渗漏。
